首頁>解決方案>行業應用

半導體裝配自動化

一、方案概述:

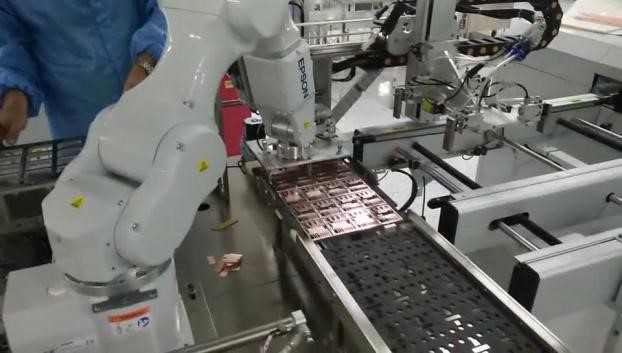

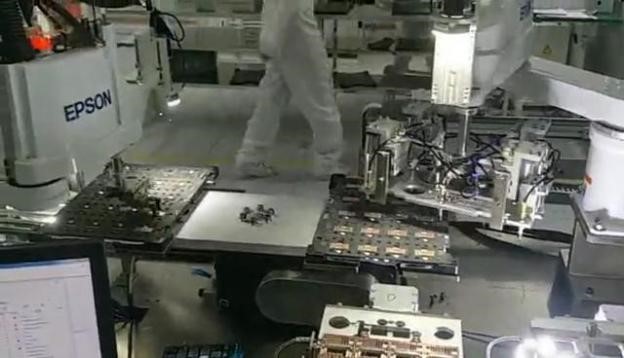

? ? ? 設備主要完成半導體封裝DIP24/27、SOP27/DFN3、DFN5等等器件。焊線底座、瓷基板、引線框架、磁性鋼片等通過機器人封裝在一塊送入回流爐,元器件封裝固定后,用CCD檢測封裝效果,六軸機器人撕開磁性鋼片后,放于堆疊料堆中,將焊線底座吸入傳送帶,傳送至回流焊爐前方。

適用產品范圍如下:

編號

工件名稱

工件材質

備注

1

DIP24/27通用料盒

鋁合金

2

SOP27通用料盒

鋁合金

3

DFN3/DFN5通用料盒

鋁合金

4

DIP24綠基板

硬塑料

5

DIP27綠基板

硬塑料

6

DIP24瓷基板(DBC

陶瓷、銅混合物

7

DIP27瓷基板(DBC

陶瓷、銅混合物

8

DIP24焊線底座

鈦合金

9

DIP27焊線底座

鈦合金

10

SOP27焊線底座

鈦合金

11

DFN3/DFN5通用焊線底座

鈦合金

12

DIP24磁性鋼片

不銹鋼

13

DIP27磁性鋼片

不銹鋼

16

DIP24引線框架

紫銅

17

DIP27引線框架

紫銅

18

SOP27引線框架

紫銅

20

DFN3/DFN5引線框架

紫銅


設備參數:

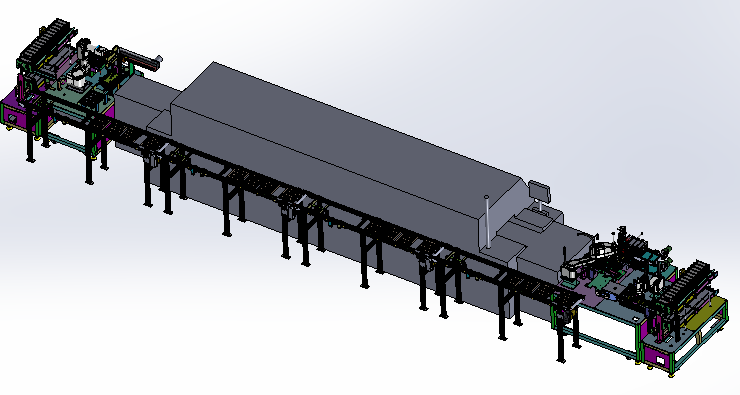

1.主機外形尺寸:回流焊上料機構長** =1850*2000*1800

? ? 回流焊下料機構長** =1500*2000*1800

? ? 焊線底座皮帶線長* =7500*600

2.效率:42S/板;

3.適用電源:220VAC? 50HZ;氣壓:0.4-0.6Mpa

4.兼容性:兼容DIP24/DIP27/SOP27產品

5.顏色:米黃(可選或指定);

6.帶聲光報警及開門停機與故障點顯示功能。

二、方案優勢:

方案優勢 1、效率快,效率:42S/板;完美匹配回流焊節拍,充分利用設備。 2、精度高,利用機器人和視覺定位,精度可達+-0.03mm。 3、自動識別產品類型,自動調整相關產品參數。 4、安全性高,有安全防護門。
